圖集名稱：住宅廚房衛生間免粉刷集中排煙氣系統
圖集編號：23ZTJ516
生效日期：2023年3月1日
統一書號：155160·3675
批準文號：中南標辦公告第26號
主編單位：湖北省建筑設計院有限公司
協編單位：湖北聯知科技有限公司、廣州市桃園建材有限公司
內容簡介：
1、適用范圍
1.1本(ben)圖集適用于(yu)56層及(ji)以下的(de)(de)住宅廚房衛生間集中排(pai)(pai)氣道系統。不適用于(yu)燃氣、燃油熱水器及(ji)戶式燃油采(cai)暖鍋爐等設備排(pai)(pai)放的(de)(de)有毒、有害氣體的(de)(de)排(pai)(pai)氣道工程。
1.2本圖(tu)集適(shi)用于(yu)(yu)住宅中(zhong)常用的(de)各種層(ceng)高(A型(xing)(xing)排(pai)氣系統適(shi)用于(yu)(yu)2.7m～3.2m，B1型(xing)(xing)、B2型(xing)(xing)排(pai)氣系統適(shi)用于(yu)(yu)2.8m～3.3m)，如單項(xiang)工(gong)程(cheng)設計有特(te)殊要求(qiu)，可委(wei)托生產廠家(jia)(分二(er)(er)段或多段制(zhi)作)提供(gong)非標制(zhi)品(pin)(pin)。分二(er)(er)段或多段提供(gong)的(de)非標制(zhi)品(pin)(pin)安裝(zhuang)應加(jia)裝(zhuang)接口套箍上(shang)下套接。
2、編制內容
2.1本(ben)圖(tu)集(ji)提供了住宅廚房衛生間A型(xing)、B1型(xing)、B2型(xing)高密氣免粉刷(shua)排煙(yan)氣系(xi)(xi)統的設計選用表、系(xi)(xi)統組裝圖(tu)、平面(mian)布置(zhi)圖(tu)等(deng)。
2.2本圖集提供了(le)住宅(zhai)廚房衛(wei)生(sheng)間A型、B1型、B2型高密氣(qi)免粉(fen)刷排煙氣(qi)系統的承托接口詳(xiang)圖、防(fang)火止回(hui)閥(fa)安裝(zhuang)詳(xiang)圖、屋頂(ding)防(fang)倒灌(guan)風帽(mao)的安裝(zhuang)節(jie)點(dian)詳(xiang)圖等。

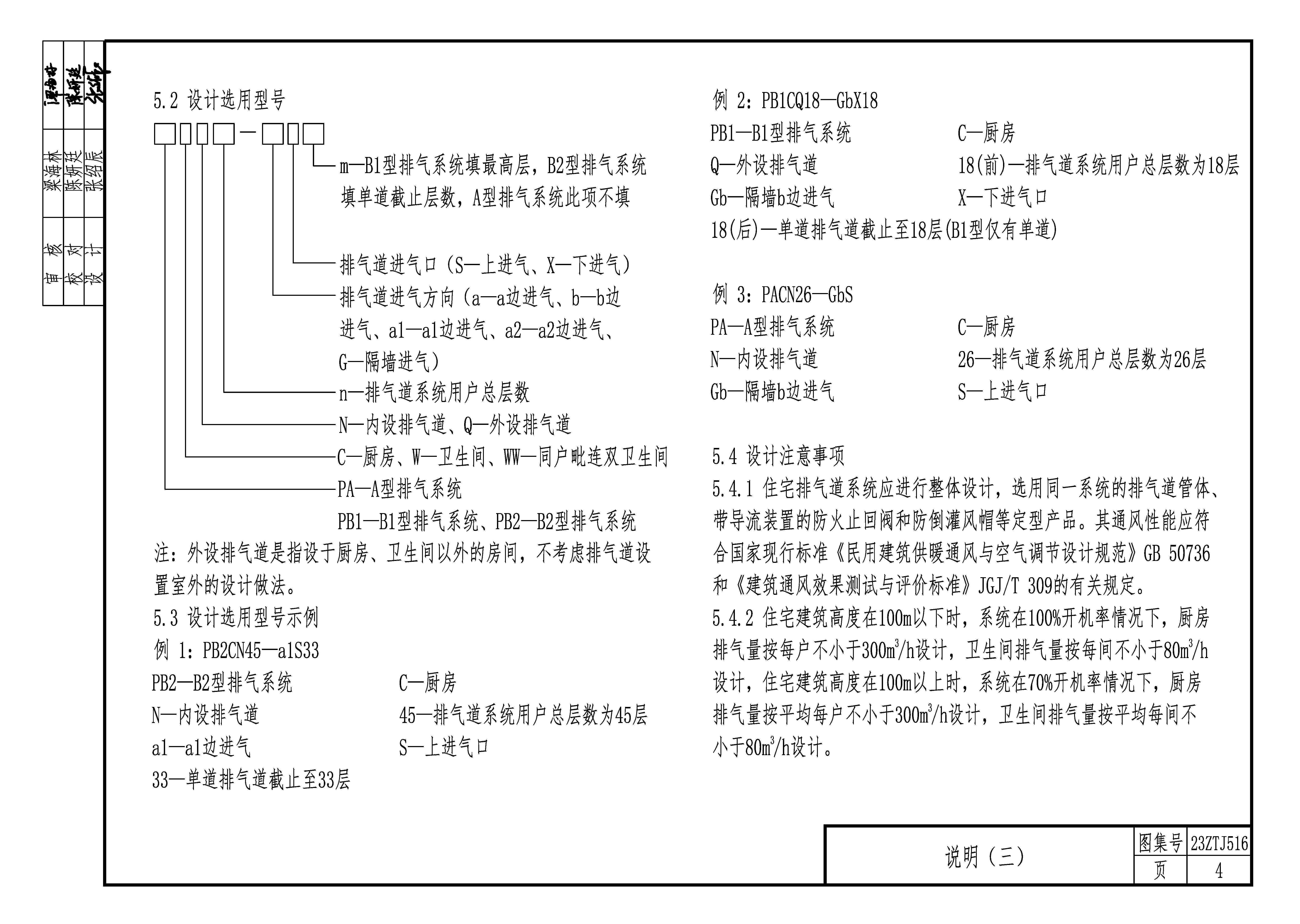

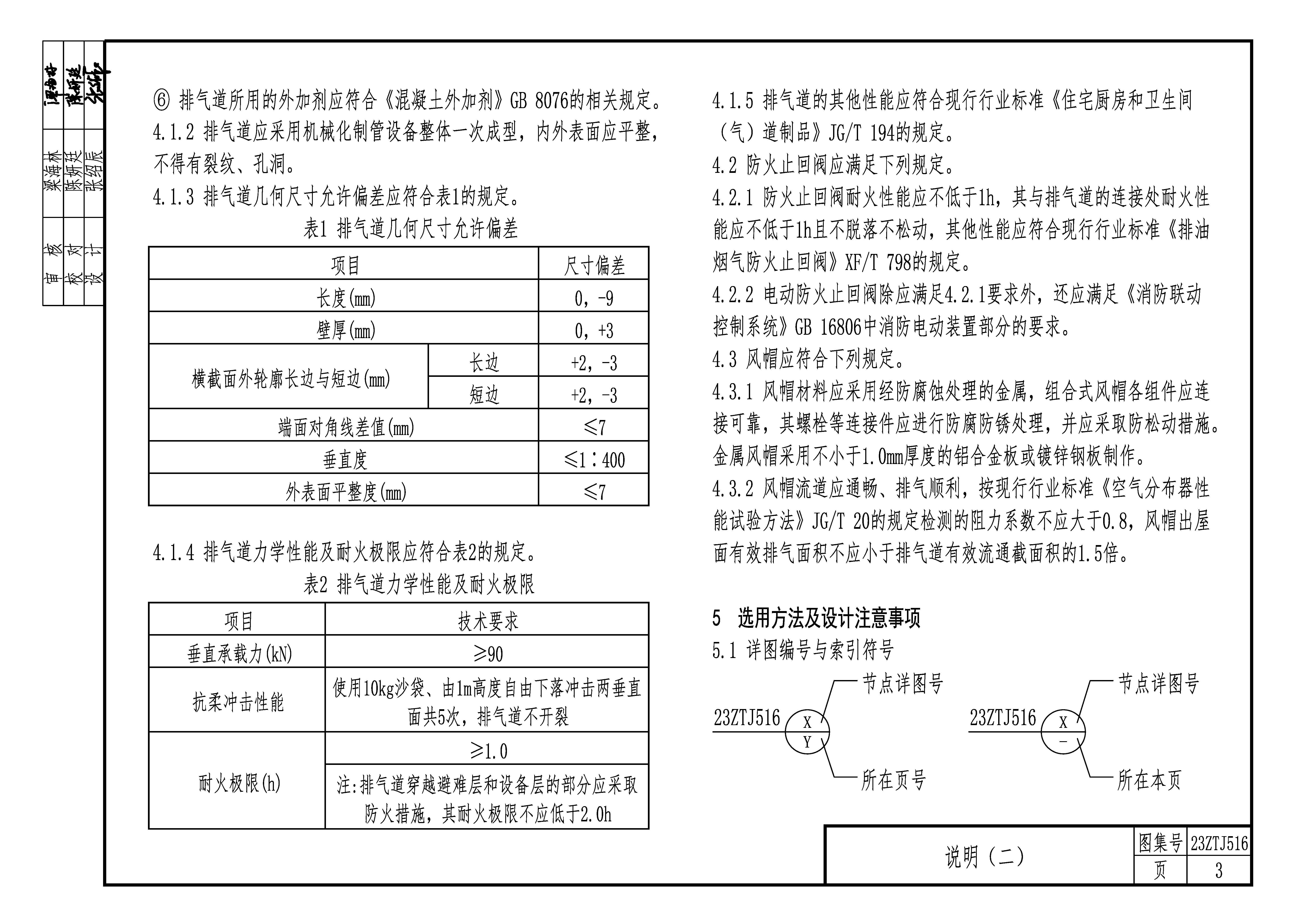

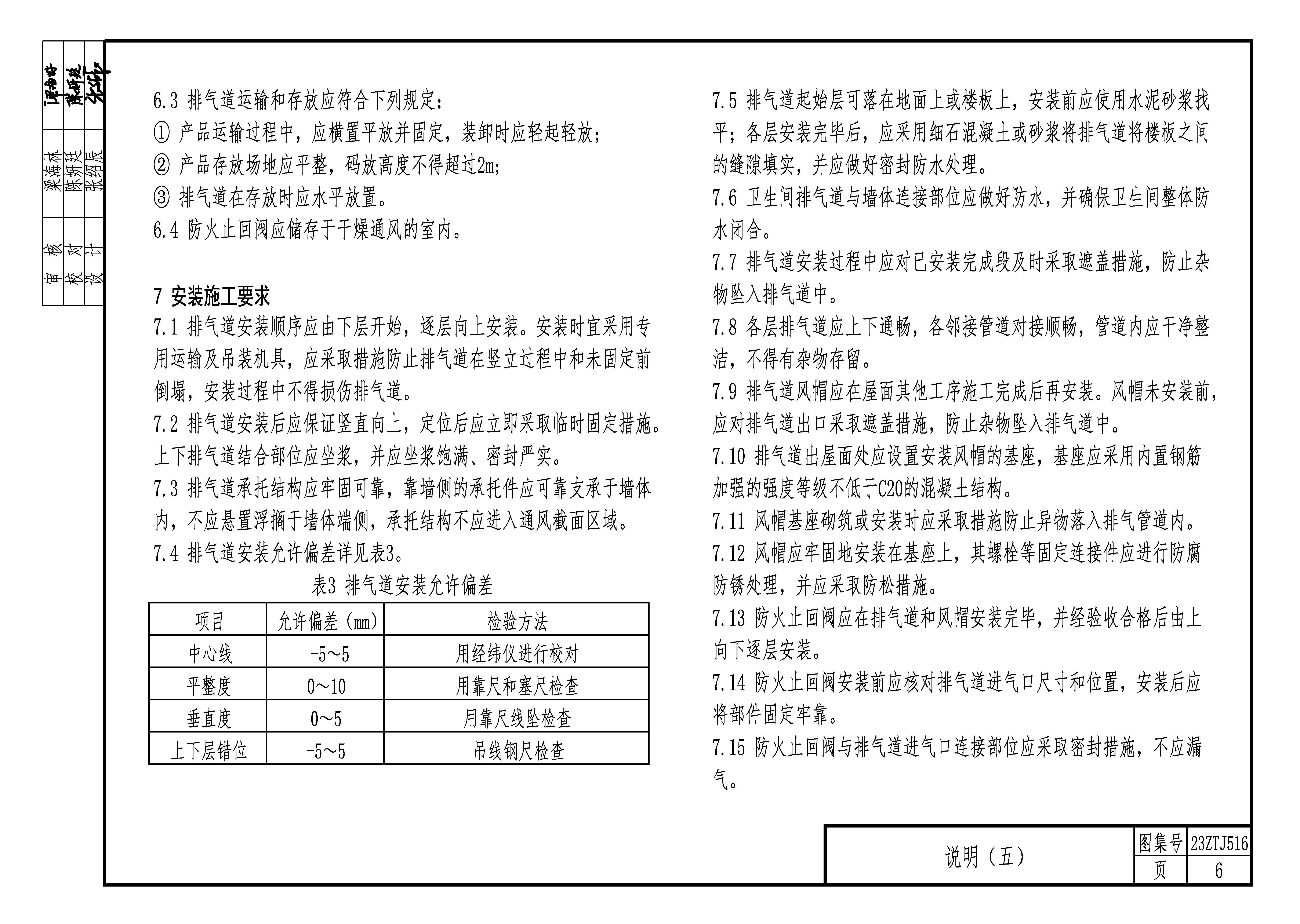

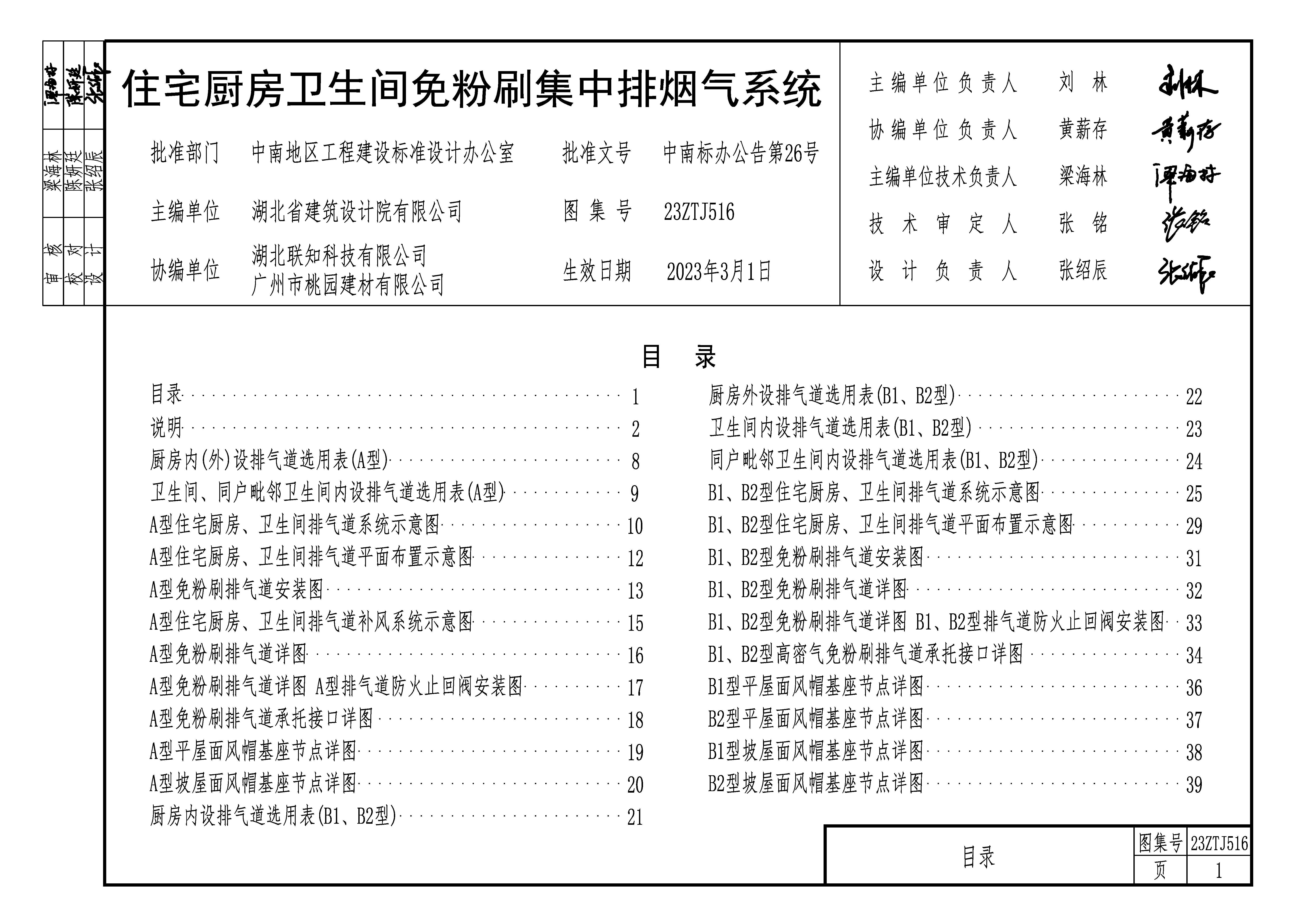

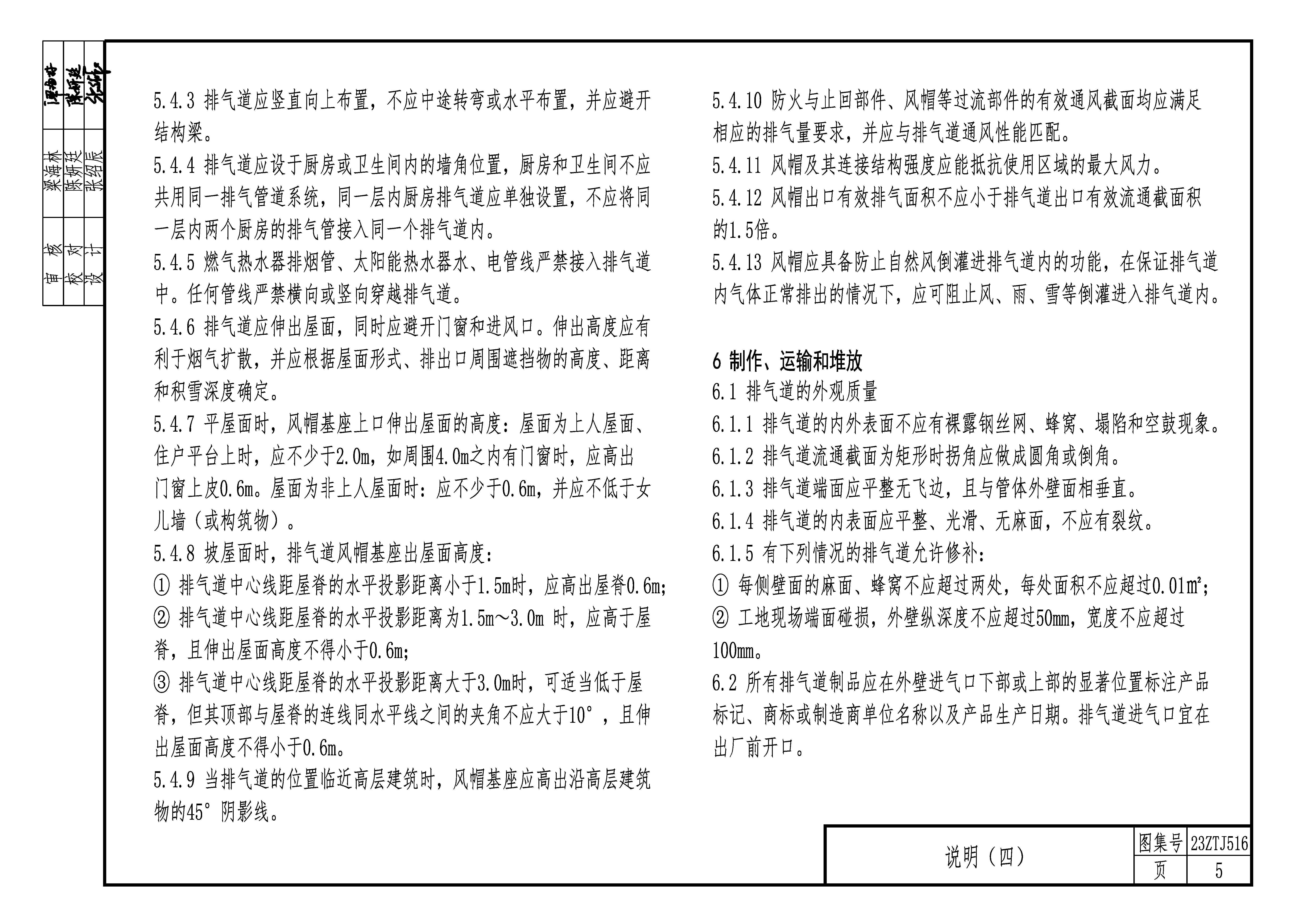

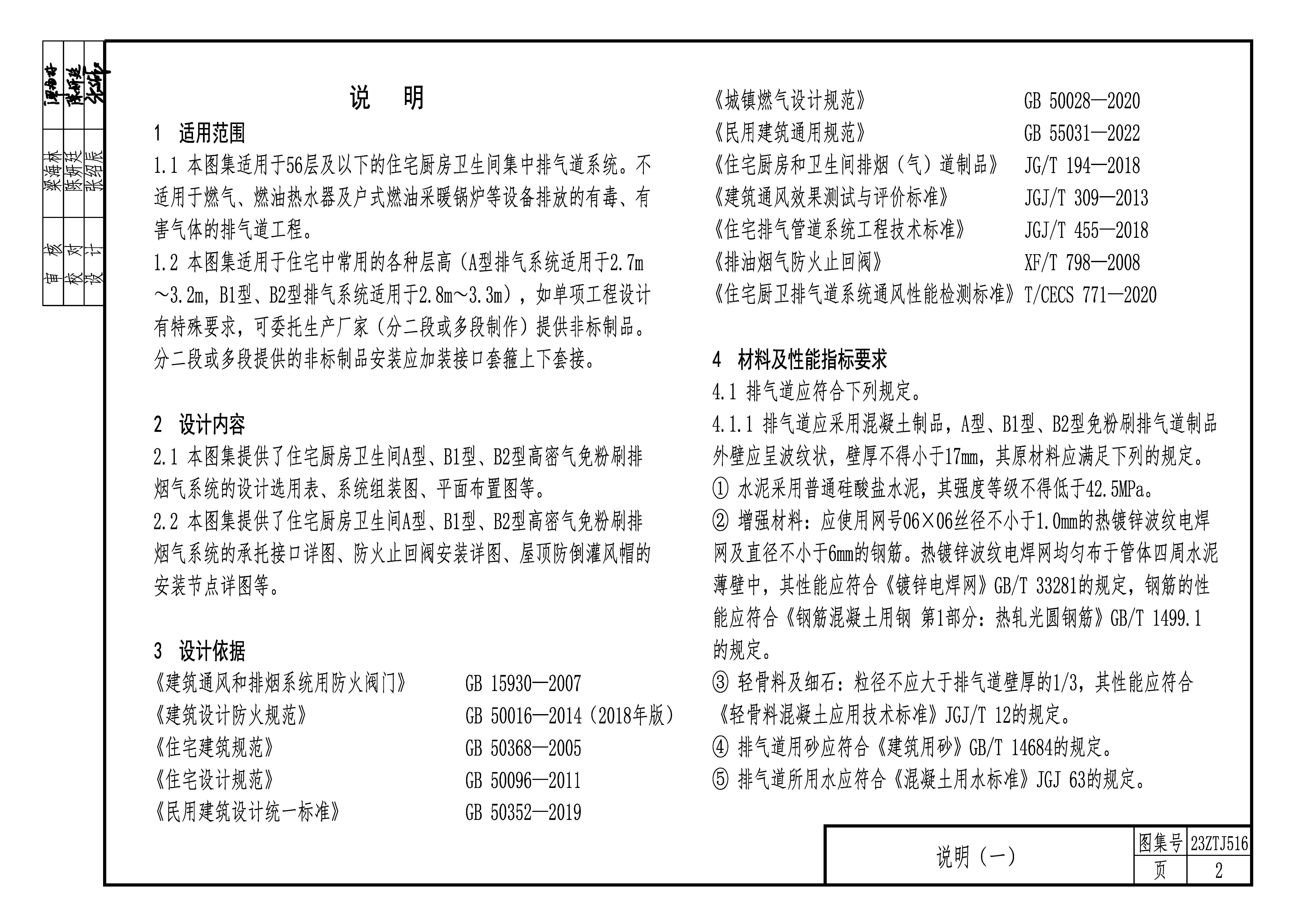

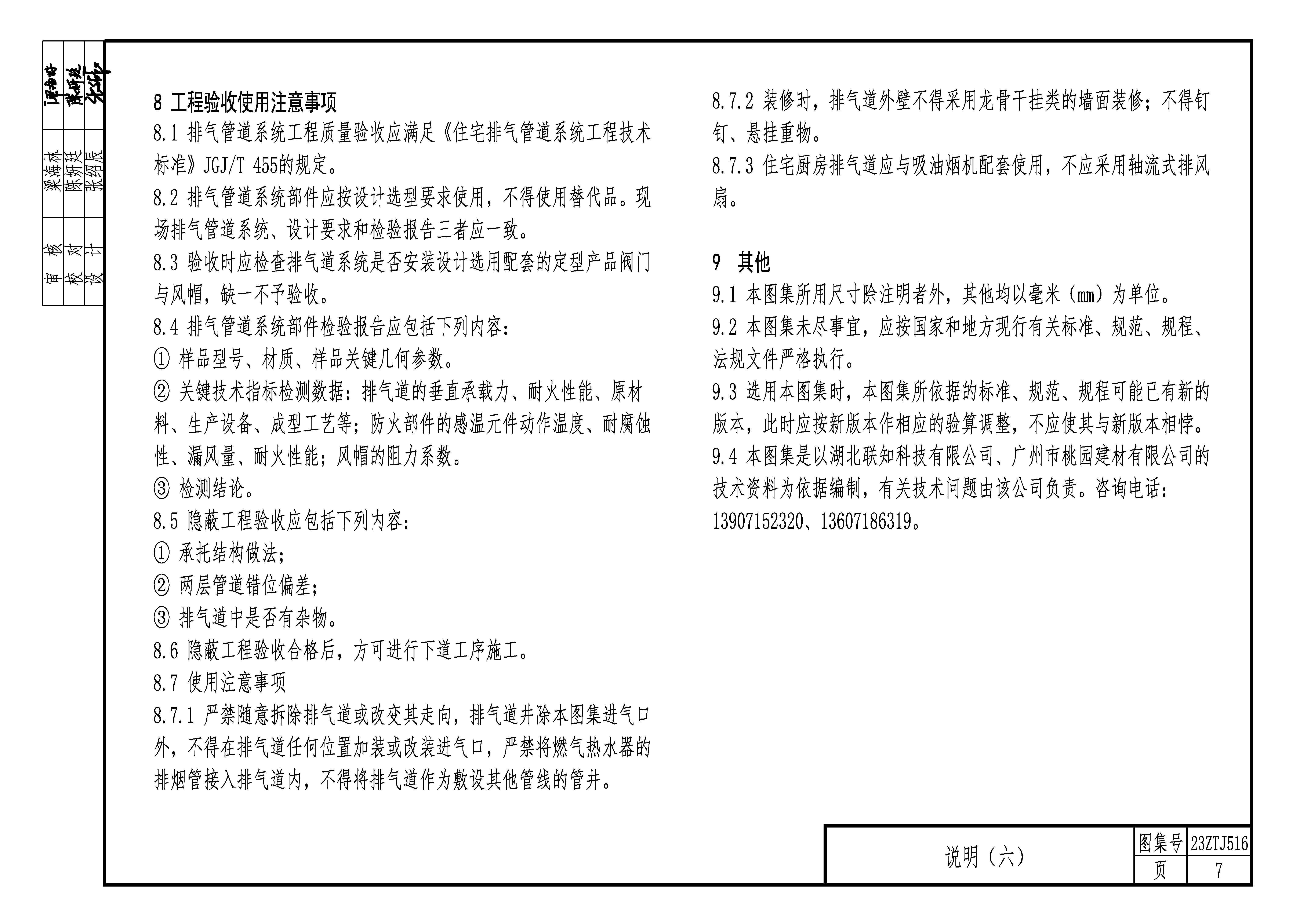

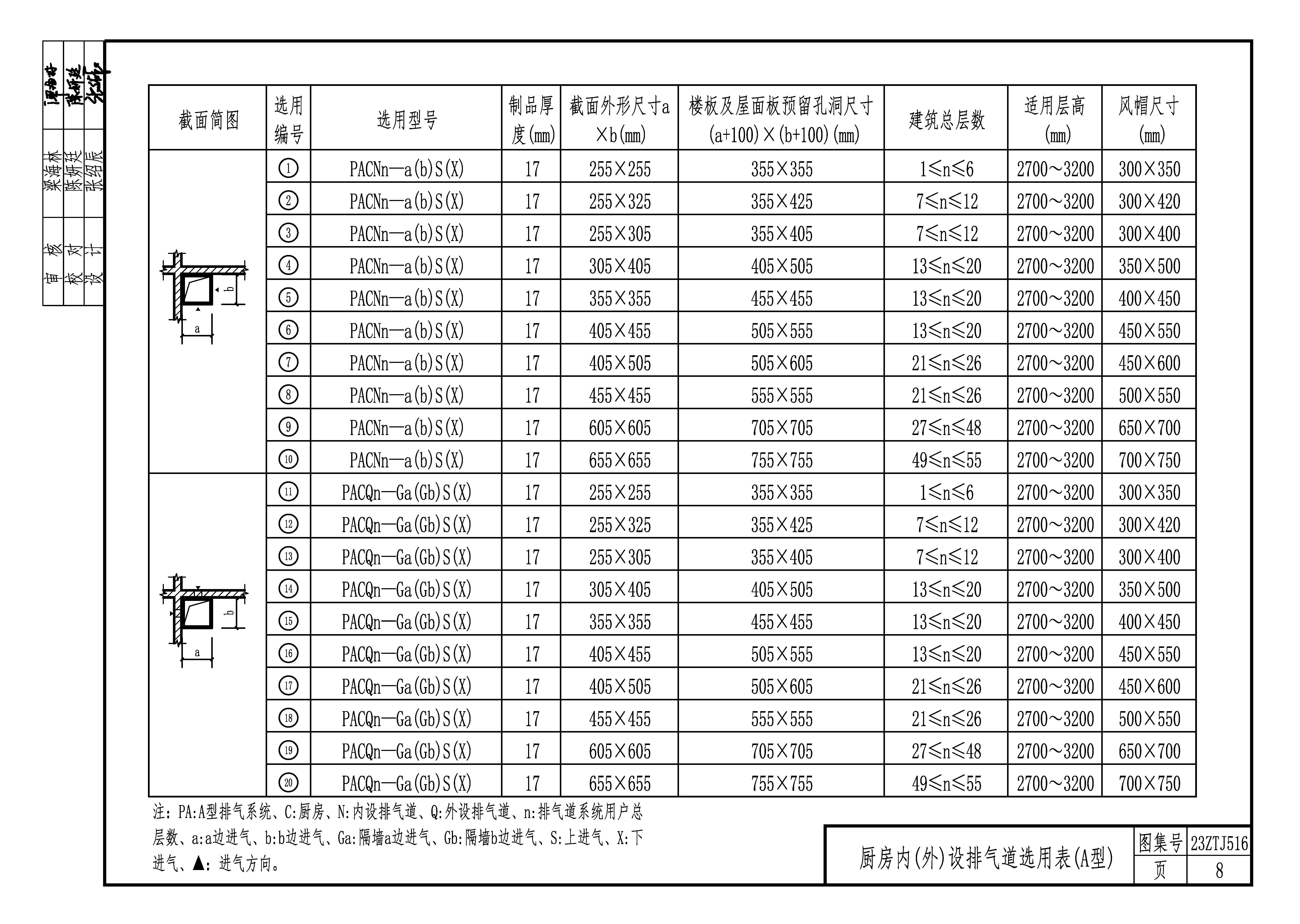

圖集部分頁面：
